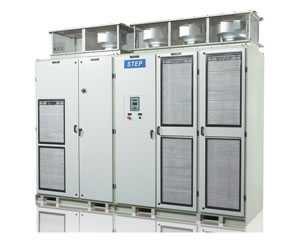

Inversor de alta voltagem

Este produto tem sido descontínuo e removido de nossa lista de produtos

O modelo de inversor de alta voltagem AS800 é um inversor de frequência variável IGBT ambientalmente correto e com economia de energia, desenvolvido baseado em tecnologias internacionais avançadas de controle vetor e eletrônico. Oferece um performance superior de controle motor e grande capacidade de adaptação ambiental devido aos nossos esforços em aperfeiçoar o inversor de alta voltagem em acordância com a ascendente demanda do mercado. É extensivamente utilizado para controlar a velocidade de motores de alta voltagem de forma a obterem um consumo de energia reduzido. O inversor de alta voltagem conta com alguns requerimento nos motores elétricos e cabos de conexão. Assim, a máquina antiga é passível de controle através de inversor de alta voltagem sem alteração de seu motor elétrico.

Detalhes do Inversor de alta voltagem
1. O inversor de alta voltagem é caracterizado por seu modo de controle flexível. Um inversor sob o modo de controle vetor sem sensor ajuda a atingir um controle de velocidade de motor estável, e que sob o modo de controle vetor de laço fechado é ideal para controle de motores elétricos requerendo um controle de velocidade preciso ou torque de partida relativamente amplo.

2. Devido ao design único da bobina secundária para o transformador de entrada, o inversor de alta voltagem é capaz de ajudar a reduzir a poluição harmônica nos sistemas de energia. Se encontra em conformidade com o padrão IEEE 519 de Práticas Recomendadas e Requerimentos para Controle Harmônico em Sistemas de Energia Elétrica. Enquanto isso, o inversor de frequência não requer dispositivo de compensação de fator e dispositivo de supressão harmônica.

3. O inversor de alta voltagem vem com alta eficiência. Primeiramente, a saída da onda senoidal reduz em ampla escala a perda ultraharmônica do motor. Enquanto isso, a bobinagem primária do transformador de entrada oferece uma baixa taxa ultraharmônica, garantindo uma alta eficiência de operação do sistema de 97% no mínimo. Além disso, o inversor de alta voltagem não requer transformador de saída, o que ajuda a reduzir o consumo de energia. E não requer qualquer fator de compensação de energia e possui um fator de alta energia com nível de 0.96 ou superior.

4. Devido à alta voltafem IGBT 1700V, o inversor de alta voltagem requer menos partes internas, o que melhora a confiabilidade do sistema e reduz as taxas de erros. Com um isolador de fibra-ótica entre o sistema de controle e unidade de energia, o inversor de alta voltagem oferece uma alta capacidade anti-interferência e operação segura.
Além disso, o inversor é fabricado com uma função de auto-diagnose, assim é capaz de enviar alarmer quando houver falha de operação e anormalidades. Isso assegura uma alta confiabilidade do produto.

5. Nossos inversores de alta voltagem são também altamente eficientes e econômicos em energia. Oferecendo uma função de partida suave para os motores elétricos, o inversor permite que os motores se iniciem de maneira suave com baixa corrente de partida. Além disso, oferece a função de direção de velocidade variável à ventiladores e bombas e outros, de forma a reduzir o consumo de energia dos mesmos.

Aplicações do Inversor de alta voltagem
O inversor de alta voltagem é aplicável para não somente cargas comuns como ventiladores, bombas e esteiras, mas também para equipamento que requeiram controle de velocidade de alta precisão e amplo torque de partida, tais como equipamentos de processamento de borracha, equipamentos alimentícios e mais.

Para ilustrar, nossos inversor de alta voltagem têm sido amplamente utilizados para direcionar diferentes tipos de bombas de água, ventiladores, compressores de ar, esteiras transportadoras e outros, em indústrias e campos como geração de energia térmica, fonte de água e tratamento de água, além de indústrias de metalurgia, cimentos, porcelana, condicionamento de ar, plataformas de perfuração em alto mar, e outras. Eles também são amaplamente utilizados em processamento de plástico e borracha e produção alimentícia para direcionar máquinas de extrusão, equipamento de mistura, máquina de moagem e equipamentos de filtragem. O inversor de alta voltagem também é ideal para uso na indústria farmacêutica, indústria de papél e laboratórios de teste para direcionar equipamentos relacionados.

Especificações técnicas do Inversor de alta voltagem

Entrada Capacidade do inversor de alta voltagem 250-4000kw/315-5000KVA
Voltagem de entrada 3.0/6.0/10.0kv
Erro permissível de voltagem de entrada Em saída classificada, +/-15% do valor nominal
Fator de energia de entrada 0.95, caso exceda a 20% da carga
Saída Saída de voltagem 3.0/6.0/10.0KV
Direção de frequência de saída +/-0.5%
Resolução de frequência de saída 0.01HZ
Parâmetros de controle Alcance de velocidade 0.5-120HZ (relacionado ao motor), 0~200HZ sob controle vetor
Capacidade de sobre-carga Controle VF:120%: 60s; 150%: 5s; 200%: protegido imediatamento Controle vetor: 150%: 60s; 180%: 10s; 200%: 3s; Motor especial: 200%: 60s; 300%: 3s (em acordânca com os requerimentos de design especial do cliente)
Modo de controle Controle VF, controle vetor
Precisão de controle +/-0.5% de frequência máxima
Parâmetros de controle Tempo de aceleração / desaceleração Controle VF:1~3200s; Controle vetor: 0.5~3200s (relacionado à característica de inércia de carga)
Sinal de entrada / saída 2 canais de entrada analógica, 2 canais de saída analógica,16 canais de entrada digital, 8 canais de saída digital (pode ser expandido em acordância com as necessidades do usuário)
Funções principais de controle Partida suave, controle de desligamento instantâneo sem pausa, controle de aceleração de curva, troca sincronizada de frequência de energia (opcional), frequência de adiantamento, monitoramento de velocidade de rotação, exibição de tempor de operação acumulado, regulação de voltagem automática.
Funções de proteção principais Limite de sobre-corrente, sobre-corrente, sub-voltagem, falha de energia, anormalidade de resfriamento por ventilador, erro de aterramento e outros.
Comunicação(opcional) Fibra ótica, dispositivo de rede devicenet, profibus-dp, modbus, Ethernet, etc.
Display
Manipulador OLED, Tela sensível ao toque LCD (opcional)
Transformador de entrada
Isolamento de grau H
Estrutura Gabinete IP20, IP31
Método de resfriamento Resfriamento de ar por ventilação superior forçada
Estrutura do gabinete Estrutura de aço independente semi-fechado, manutenção frontal
Condições ambientais Temperatura de operação 0~40 ℃
Temperatura de armazenagem e transporte -20 ℃ -+70 ℃
Umidade <95%, sem condensação
Grau de vibração 0.5g
Locais de aplicação Interna
Altitude Desclassificação necessária caso exceda a 1000m
Carga aplicável
Ventilador, bomba, compressor, máquina de formatação, misturador interno, agitador e outros.

A STEP é um fabricante e fornecedor profissional de inversor de alta voltagem que se encontra localizado na China. Nós oferecemos uma ampla gama de produtos que incluem o inversor de bomba de água, cabine de controle VVVF serial completo, regenerador de energia, sistema de controle de elevador de passageiros e outros.
